酷客车顶架车顶带分离式纵轨的安装步骤及注意事项

酷客车顶架车顶带分离式纵轨的安装步骤及注意事项:
适用型号:S41-S47或S51-S56
适用车型:别克凯越旅行版,宝马X3,X5,奇瑞瑞虎,CrossstarMPV,奇瑞Rely,瑞奇,长城炫丽,派力奥周末风,2010款凯迪拉克srx,Captiva科帕奇,赛欧S-RV,迷迪MPV,ACURA讴歌 SUV,途胜,老款圣达菲,新胜达,ix35(SUV),维拉克斯SUV,英菲尼迪FX35,江淮和悦(MPV),瑞鹰(SUV),大切诺基,小切诺基,狮跑(SUV),Carens佳乐,Carnival嘉华,Soul秀尔,Discovery发现,神行者,雷克萨斯(RX330,RX350,RX400,RX450H),海马Freema,M6,梅赛德斯(ML350,C Class W202,C Class W203,E Class S211,GL550,M Class W164),三菱帕杰罗,新款欧蓝德,骊威,雷诺科雷傲,双龙雷斯特,斯巴鲁(森林人,驰鹏SUV,傲虎),天语SX-4,吉姆尼,汉兰达,兰德酷路泽,RAV4,大众(R36,途安,途观),中华(骏捷FRV,骏捷cros,wagon)

分离式纵轨车型安装步骤

分别打开酷客车顶架两端的四个锁,向外滑下车顶架的盖。

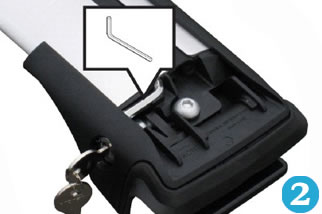

其中一个架脚里带有一个内六角的专用工具。
一:分别打开酷客车顶架两端的四个锁,向外滑下车顶架的盖。
二:酷客车顶架的四个架脚中,其中有一个里边带有内六棱的扳手。

拿出内六角工具
逆时针旋转,拧松螺丝。
三:扣起内六棱的扳手。
四:用自带的内六棱的扳手拧松架脚上垂直方向的螺栓,使行李架上夹分离式纵轨的夹角张到一定程度以便能 夹到车顶的分离式纵轨上面。

将行李架横向夹到原车带的分离式纵轨上。
调节横杆的位置。两边距离调节基本相等。
五:将两根行李架横向夹到原车带的分离式纵轨上面,行李架厚的一面朝前,薄的一面朝后,且保证两根行李架的宽度在70cm左右(除非有特殊说明),确保行李架不会对天线和天窗造成影响。
六:确保行李架的黑色架脚和铝合金横杆在一条直线上、平行且垂直于车的方向,使每根行李架左右两端拉开的间隙一致。一般带分离式纵轨的车型大部分是前宽后窄,尤其是前后宽度差别很大的车型,为了确保架脚和横杆在一条直线上,架脚的后面可能要与原车分离式纵轨的内侧有一定间隙,架脚前面紧贴纵轨。

用六方拧紧螺丝,完成固定。
将内六棱扳手放回原处。
七:用自带的内六棱扳手拧紧架脚上垂直方向的螺丝,同时要确保架脚和铝合金横杆在一条直线上。注意螺丝不要拧太紧,酷客车顶架架脚本身出厂就带有一层软的橡胶保护层,既可以增大和原车纵轨的摩擦系数,又可以保护车漆不受损伤。拧到力度适中,只要确保斜45度晃动横杆不会滑动就可以了。
八: 将四个都拧紧后将内六棱扳手放回原处。

盖好防盗保护盖。
安装完成,左右摇晃判断是否安装牢固。
九:防盗盖是分左右的 ,安装盖子的时候,让底下的卡扣嵌带横杆的槽里,用一支手安装防盗盖,用另一支手把盖子推进去。注意如果拧的力度过大,可能出现盖子不好盖上、盖上以后盖子和车顶架架脚间的间隙太大、锁芯锁不上盖子等现象。
十:后斜45度晃动行李架检查是否固定牢固,只要横杆不在你的纵杆上来回滑动,证明横杆已经安装结实。

注意事项

正确的安装方式
错误的安装
错误安装可能导致的问题:
一,有较大的缝隙产生:
二,防盗保护盖不好盖:
三,锁具锁上以后,起不到防盗功能。
产生以上三个问题的原因,主要是因为安装的时候固定螺丝拧的太紧,导致脚座部位有轻微变形。
解决方案:螺丝不要拧太紧,酷客车顶架架脚本身出厂就带有一层软的橡胶保护层,既可以增大和原车纵轨的摩擦系数,又可以保护车漆不受损伤。拧到力度适中,只要确保斜45度晃动横杆不会滑动就可以了。
